详细信息

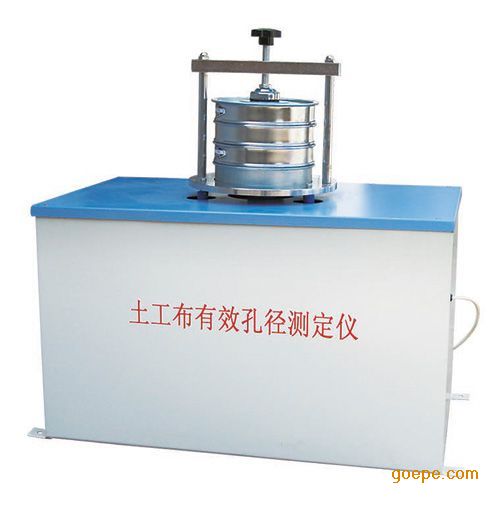

TSY-3土工布有效孔径测定仪(干筛法）适用范围：
该仪器适用于干筛原理测定单层土工布及其有关产品特征孔径的方法，土工布有效孔径测定仪适用于所有类型的土工布产品。
符合标准：
GB/T 14799, ASTM D4751, JTG E50 T1144, SL/T 235-1999等。
TSY-3土工布有效孔径测定仪(干筛法）主要有机座、上盖、回转机构、振击机构、夹紧机构与套筛组成，主要结构说明如下。
回转机构
电动机（1A）与离合体（146A）转动轴套（145A）一得齿轮（135A）通过齿轮（152A）而带动齿轮轴（137A）上的小斜齿轮（141A）转动，小斜齿轮带动大斜齿轮（97A）使以键与之连接的空心的主偏心轴（74A）旋转，从而带动以120度均布与上盖（3A）上的三个副偏心轴（15A）回转，使整个活动架得到半径等于偏心距正圆平面摇动。 土壤液塑限联合测定仪、现场CBR值测定仪、K30平板载荷试验仪、CBR承载比试验仪、电动脱模器、液压推土器、静力触探机、轻重型动力触探仪、路面弯沉仪、震击式标准振筛机、土壤电动相对密度、表面振动压实仪、公路连续式路面八轮平整度仪、电动石灰土无侧限压力仪、土壤膨胀率测定仪、土壤收缩膨胀仪、三联（低压/中压/高压）固结仪、电动四联直剪仪、轻便固结仪、应变控制直剪仪、电动砂当量试验仪、路面构造深度测定仪、电动铺砂仪、集料冲击试验仪、集料坚固性试验仪、水泥土渗透试验装置、粗细集料棱角性测定仪、粗细集料粗糙度测定仪、细集料亚甲蓝试验搅拌装置、石粉含量测定仪、集料加速磨光机、摆式摩擦系数测定仪
振击机构
在活动架得到正圆平面摇动的时候，通过以螺钉与之固连的主偏心上盖（70A）带动打击轴（109A）回转，使打击轴上的上端面凸轮（05A）转动，同时齿轮由（137A）上的齿轮（164A）通过齿轮（157A）（159A）带动齿轮轴100下端面凸轮（107A）慢速旋转，上下端面凸轮同向转动产生轴向位移造成打击轴往上顶起，直到上下平面凸轮缺口处就往下掉而得到振击运动。压缩弹簧（78A）的作用是增强打击力量之用。
加紧结构
旋转扭紧螺栓（55A）可使退拨落螺母（54A）高轴向运动，使筛盖固定顶杆（47A）往外伸长从而顶死筛盖倒杆达到固定筛盖的目的。
润滑系统
本结构润滑简单，轴承全部用润滑脂——黄油润滑，而齿轮和偏心轴与主（付）偏心轴的润滑都是飞溅润滑。注：油咀（20A）可在付偏心出加机油，每班必须加机油一次，以防飞溅不到。土工布有效孔径测定仪(干筛法）生产厂家质优主机必须加机油10kg,如缺润滑油，润滑系统出现故障，本厂概不负责。
自动停车装置
电源开关接通后，用定时器通过中间继电器控制电动机长期运转或定时运转，停止运转。为了保证安全工作，本机点击托盘装有接地线螺钉，用户必须按规程接地。
安装
可以不用水泥基础，直接安放水泥地面上开动，也可以安装在水泥基础上，基础螺钉尺寸如图，其厚度300mm,基础露地面高度及大小或与地面相平，根据具体使用需要而定，按电工规程安装电路与接地，安装完毕，接通电源后电动机回转方向与箭头相同。就有振击运动，若相反，则电机空运转，此时可换接头线，才能正常开动。 沥青运动粘度计、沥青标准粘度计、数显恒温标准沥青粘度计、沥青赛博特粘度计、沥青布氏旋转粘度计、沥青恩格拉粘度计、马歇尔稳定度试验仪、马歇尔电动击实仪、沥青混合料*大相对理论密度仪、沥青车辙试验仪、沥青车辙试验成型机、高低温恒温水浴、数显恒温水浴、沥青蜡含量测定仪、离心式沥青混合料抽提仪、三氯乙烯回收仪、沥青振动压实成型机、沥青比重瓶、沥青取样器、沥青四组分试验仪、沥青混合料弯曲试验机
操作使用和保养
开机前，拧出（155A）上螺塞，加足润滑油至螺孔面，装套筛时先将扭紧螺栓（55A）左旋以松开筛盖固定顶杆（47A）然后连同筛盖（43A）往上提，然后右旋固定可置套筛托盘（62A）上在将扭紧螺栓左右松开往下压并右旋之使固定紧即可工作。根据工作需要，时间任意设置，需要中途停机，应切断电源开关。此仪器保养简单，每隔3-6个月更换垫子出一次，使用时注意避免盖板上的七根倒杆的变形。
主要技术规范:
筛子直径：200mm
筛子叠高：400mm
筛座振幅：8mm
筛摇动次数：221次/分
振击次数：147次/分
回转半径：12.5mm
功率：0.37千瓦
外型尺寸：600x400x880mm
总重量：130公斤
-
上海畅风实验仪器有限公司
电液伺服万能试验机，压力试验机，电子万能试验机，冻融试验箱，低温延伸度仪，压剪试验机，门窗物理性能检测设备，墙体稳态热传递检测设备，全自动密封砼渗仪，混凝土热物理参数仪
谷瀑 > 上海厂家土工布有效孔径测定仪(干筛法）1台起订
上海厂家土工布有效孔径测定仪(干筛法）1台起订
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥9000.00
- 产品型号：TSY-3
- 品 牌：上海畅风
- 所 在 地：上海
- 更新日期：2025-10-28
选择 1台起售 ￥9000.00 库存充足 -+合计：1台总价：9000.00元上海畅风实验仪器有限公司 地址： 上海市宝山区长江西路2311号内容声明：谷瀑为第三方平台及互联网信息服务提供者，谷瀑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布，其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前通过谷瀑与店铺经营者沟通确认；谷瀑上存在海量店铺，如您发现店铺内有任何违法/侵权信息，请在谷瀑首页底栏投诉通道进行投诉。
